#تراز_ساخت
🔍 ستون اجرا شده است؛ اما آیا دقیقاً همان‌جایی قرار دارد که باید باشد؟
در قسمت دهم مجموعه «تراز ساخت»، به بررسی سطح بتن پس از قالب‌برداری پرداختیم و دیدیم که ظاهر یک ستون می‌تواند نشانه‌هایی از کیفیت مراحل پیشین اجرا را آشکار کند؛ نشانه‌هایی که پیش از هرگونه ترمیم باید بررسی و ارزیابی شوند.
اما آیا سالم‌بودن سطح بتن به‌تنهایی به معنای اجرای صحیح ستون است؟
تصور کنید قالب ستون باز شده، سطح بتن وضعیت قابل‌قبولی دارد و هیچ نقص آشکاری مشاهده نمی‌شود؛ اما ممکن است موضوع مهم دیگری همچنان از دید ما پنهان مانده باشد.
آیا ستون دقیقاً روی محور طراحی‌شده قرار گرفته است؟
آیا ابعاد واقعی آن با نقشه‌های اجرایی مطابقت دارد؟
و آیا عضوی که در ظاهر کاملاً قائم به نظر می‌رسد، واقعاً در محدوده رواداری‌های مجاز اجرا شده است؟
گاهی یک انحراف هندسی که با چشم به‌سادگی قابل تشخیص نیست، می‌تواند بر انطباق اعضای سازه، اجرای مراحل بعدی و کیفیت نهایی ساختمان تأثیر بگذارد.
🔴 ظاهر سالم بتن، تضمین‌کننده صحت هندسی عضو نیست.
کنترل کیفیت ستون پس از قالب‌برداری، تنها به بررسی سطح بتن محدود نمی‌شود؛ بلکه موقعیت، ابعاد و شاقولی عضو نیز باید با نقشه‌های اجرایی و رواداری‌های مجاز تطبیق داده شوند.
در قسمت یازدهم «تراز ساخت»، یک گام دیگر در مسیر کنترل کیفیت سازه پیش می‌رویم؛ جایی که اندازه‌گیری دقیق، جای قضاوت چشمی را می‌گیرد.
QC-011 | به‌زودی...
کیفیت ساخت، از جزئیات آغاز می‌شود.
#تراز_ساخت | QC-011
کنترل شاقولی، ابعاد و موقعیت نهایی ستون بتنی پس از قالب‌برداری
پس از قالب‌برداری و بررسی کیفیت سطح بتن، یکی دیگر از مراحل مهم کنترل کیفیت ستون آغاز می‌شود: بررسی انطباق هندسی عضو اجراشده با نقشه‌های مصوب و رواداری‌های مجاز.
ممکن است سطح بتن کاملاً سالم و متراکم به نظر برسد، اما ستون از محور طراحی‌شده فاصله گرفته، ابعاد مقطع آن تغییر کرده یا دارای انحراف از شاقولی باشد.
چنین نواقصی همیشه با مشاهده چشمی قابل تشخیص نیستند و برای شناسایی آن‌ها باید از روش‌ها و ابزارهای اندازه‌گیری مناسب استفاده کرد.
🔴 خطای اجرایی
▫️یکی از خطاهای رایج، اکتفا به ظاهر ستون پس از قالب‌برداری و تأیید اجرای آن بدون کنترل دقیق هندسی است.
▫️گاهی شاقولی ستون صرفاً با مشاهده چشمی بررسی می‌شود یا ابعاد و موقعیت آن بدون اندازه‌گیری و تطبیق با نقشه‌های اجرایی مورد پذیرش قرار می‌گیرد.
▫️همچنین ممکن است انحراف‌های ایجادشده در مرحله قالب‌بندی یا هنگام بتن‌ریزی، پس از بازشدن قالب شناسایی نشوند و اجرای طبقات یا اعضای بعدی بر مبنای موقعیت نادرست ستون ادامه یابد.
🟢 اجرای مورد تأیید

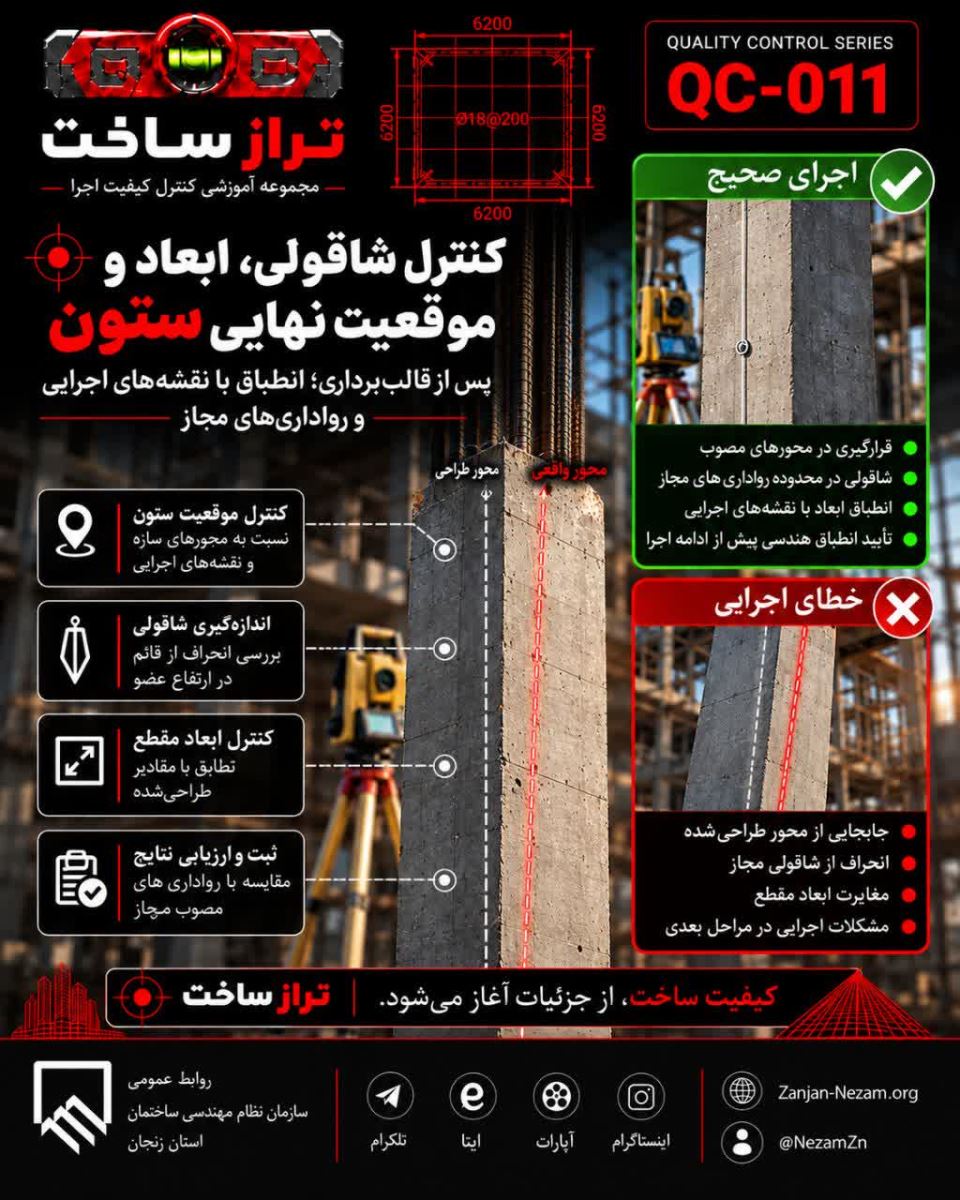

▫️پس از قالب‌برداری و در زمان مناسب، کنترل هندسی ستون باید با استفاده از ابزارهای اندازه‌گیری متناسب با دقت موردنیاز انجام شود.
▫️در این مرحله، سه موضوع اصلی باید بررسی شوند:
▪️ موقعیت ستون: کنترل محل قرارگیری عضو نسبت به محورهای مبنا و مختصات تعیین‌شده در نقشه‌های اجرایی.
▪️ شاقولی ستون: اندازه‌گیری انحراف احتمالی محور ستون از امتداد قائم در ارتفاع عضو.
▪️ ابعاد مقطع: اندازه‌گیری ابعاد واقعی ستون و بررسی انطباق آن با ابعاد تعیین‌شده در نقشه‌ها.
▫️نتایج اندازه‌گیری باید با رواداری‌های مجاز مندرج در ضوابط فنی و مشخصات پروژه مقایسه و ثبت شوند.
▫️در صورت مشاهده مغایرت، لازم است پیش از اجرای مراحل بعدی، میزان انحراف و تأثیر احتمالی آن بر سایر اعضا و اجزای ساختمان بررسی شود.
🔍 تحلیل فنی
▫️کنترل هندسی ستون صرفاً به معنای بررسی صاف و قائم بودن ظاهری آن نیست؛ بلکه هدف، اطمینان از انطباق موقعیت و ابعاد واقعی عضو با هندسه طراحی‌شده سازه است.
۱. کنترل موقعیت ستون
جابجایی ستون نسبت به محور طراحی‌شده می‌تواند موجب ایجاد مغایرت در محل اتصال تیرها، موقعیت اعضای طبقات بالاتر و اجرای سایر اجزای ساختمان شود.
در برخی شرایط، جابجایی محور عضو می‌تواند بر نحوه انتقال نیرو و خروج از مرکزیت اثر بگذارد؛ بنابراین اهمیت آن باید متناسب با میزان انحراف و شرایط طراحی بررسی شود.
۲. کنترل شاقولی
ستونی که در پایین در موقعیت صحیح قرار گرفته است، ممکن است در ارتفاع دچار انحراف شده باشد.
این انحراف می‌تواند ناشی از تنظیم نامناسب قالب، مهاربندی ناکافی یا جابجایی قالب هنگام بتن‌ریزی باشد.
به همین دلیل، کنترل موقعیت پای ستون به‌تنهایی کافی نیست و امتداد قائم عضو نیز باید بررسی شود.
۳. کنترل ابعاد مقطع
ابعاد واقعی ستون از جمله پارامترهایی است که باید با نقشه‌های سازه مطابقت داشته باشد.
کاهش یا افزایش ابعاد مقطع نسبت به مقادیر طراحی‌شده، بسته به میزان مغایرت، می‌تواند بر ویژگی‌های هندسی عضو، نحوه اتصال سایر اجزا و انطباق سازه اجراشده با نقشه‌ها تأثیر بگذارد.
۴. اهمیت رواداری‌های اجرایی
وجود اختلاف جزئی میان ابعاد و موقعیت طراحی‌شده و مقادیر واقعی اجرا، به‌تنهایی به معنای غیرقابل‌قبول بودن عضو نیست.
ملاک پذیرش، انطباق نتایج اندازه‌گیری با رواداری‌های مجاز و الزامات فنی پروژه است.
در صورت تجاوز از حدود مجاز، تصمیم درباره پذیرش عضو، انجام بررسی تکمیلی یا اقدامات اصلاحی باید بر اساس ارزیابی فنی و با نظر مراجع مسئول پروژه اتخاذ شود.
⚠️ پیامدهای اجرایی
🔸 عدم انطباق موقعیت ستون با محورهای تعیین‌شده در نقشه‌های سازه
🔸 ایجاد مغایرت در محل اتصال تیرها و اجرای اعضای طبقات بالاتر
🔸 ایجاد خروج از مرکزیت ناخواسته و احتمال تأثیر بر رفتار سازه، متناسب با میزان انحراف
🔸 بروز مشکلات اجرایی در دیوارچینی، نازک‌کاری و نصب اجزای غیرسازه‌ای
🔸 افزایش احتمال نیاز به اصلاحات پرهزینه در مراحل بعدی ساخت
🔸 انتقال خطاهای هندسی به طبقات بالاتر در صورت ادامه اجرا بدون کنترل و اصلاح لازم
🟢 نتیجه کنترل کیفیت
▫️سالم‌بودن سطح بتن، به‌تنهایی تأییدکننده اجرای صحیح ستون نیست.
▫️پس از قالب‌برداری، موقعیت، شاقولی و ابعاد واقعی ستون باید اندازه‌گیری، ثبت و با نقشه‌های اجرایی و رواداری‌های مجاز تطبیق داده شوند.
▫️کنترل کیفیت یعنی پیش از ادامه ساخت، مطمئن شویم عضو اجراشده از نظر هندسی نیز با الزامات طراحی مطابقت دارد.
📘 مستند فنی
▪️ مبحث نهم مقررات ملی ساختمان، ویرایش ۱۳۹۹؛ ضوابط مربوط به اجرای ساختمان‌های بتن‌آرمه، قالب‌بندی، کنترل ابعاد و رواداری‌های اجرایی.
▪️ آیین‌نامه بتن ایران (آبا)؛ ضوابط مرتبط با کنترل هندسی و رواداری‌های اجرای اعضای بتنی.
▪️ نقشه‌های مصوب سازه، مشخصات فنی خصوصی پروژه و دستورالعمل‌های دستگاه نظارت، به‌عنوان مبنای کنترل و ارزیابی انطباق ستون اجراشده.
این مجموعه تخصصی توسط روابط عمومی سازمان با هدف ارتقای کیفیت اجرا، توسعه فرهنگ کنترل کیفیت در ساخت‌وساز و ترویج اجرای صحیح ضوابط و جزئیات فنی تهیه و منتشر می‌شود؛ تا با دنبال کردن مراحل واقعی ساخت ساختمان، خطاهای رایج کارگاهی را شناسایی، پیامدهای آن‌ها را تحلیل و راهکارهای صحیح اجرا را به شکلی کاربردی و مستند مرور کنیم.
کیفیت ساخت، از جزئیات آغاز می‌شود.
