#تراز_ساخت
🔍 کنترل کیفیت، یک مرحله نیست؛ زنجیرهای از جزئیات است...
⭕️در دو شماره نخست «تراز ساخت» با اهمیت تأمین پوشش بتن میلگردهای فونداسیون و استقرار صحیح آنها با استفاده از اسپیسر استاندارد آشنا شدیم.
❇️ اما اگر فاصله میلگردها مطابق نقشههای سازه رعایت نشود، حتی اجرای صحیح اسپیسرها نیز نمیتواند عملکرد مورد انتظار سازه را تضمین کند.
♨️ در شماره سوم «تراز ساخت» به یکی دیگر از مهمترین الزامات کنترل کیفیت اجرای فونداسیون میپردازیم؛ رعایت فاصله صحیح میلگردها و جلوگیری از جابهجایی شبکه آرماتور؛ موضوعی که نقش مستقیمی در انطباق اجرای کار با نقشههای مصوب، عملکرد صحیح سازه و افزایش دوام آن دارد.
#تراز_ساخت | QC-003
📌 موضوع

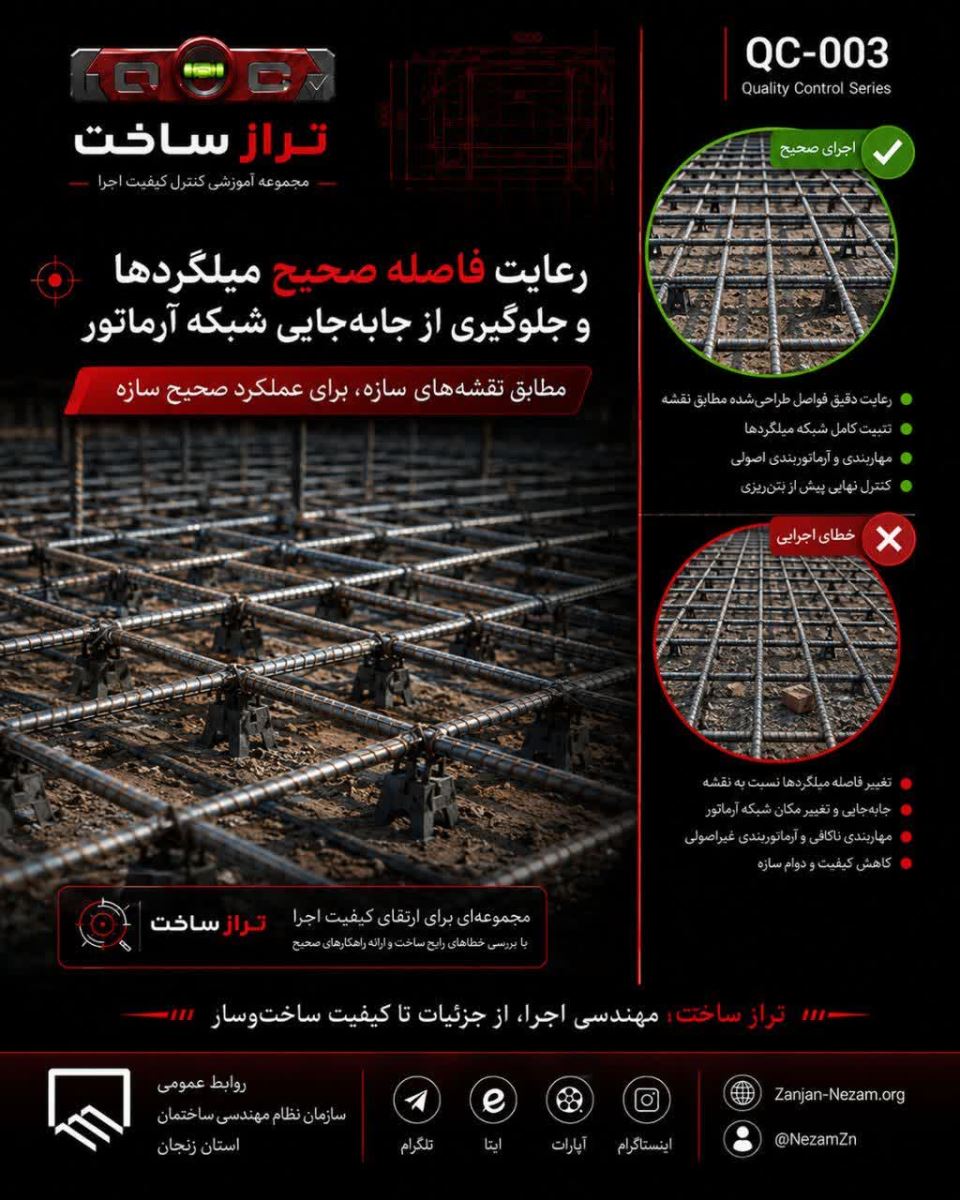

◻️ رعایت فاصله صحیح میلگردها و جلوگیری از جابهجایی شبکه آرماتور
❌️ خطای اجرایی
یکی از خطاهای رایج در اجرای فونداسیون، تغییر فاصله میلگردها نسبت به نقشههای سازه یا جابهجایی شبکه آرماتور در حین اجرا و بتنریزی است. این موضوع معمولاً در اثر مهاربندی نامناسب، آرماتوربندی غیراصولی یا تردد روی شبکه میلگردها رخ میدهد و میتواند عملکرد سازه را تحت تأثیر قرار دهد.
✅️ اجرای مورد تأیید
فواصل میلگردها باید دقیقاً مطابق نقشههای اجرایی رعایت شود و پیش از بتنریزی، شبکه آرماتورها با سیم آرماتوربندی و مهاربندی مناسب تثبیت گردد تا در طول عملیات بتنریزی هیچگونه تغییر مکان یا بههمخوردگی در آرایش میلگردها ایجاد نشود.
🔍 تحلیل فنی
در طراحی سازه، محل قرارگیری و فاصله میلگردها بر اساس محاسبات دقیق مهندسی تعیین میشود. هرگونه تغییر در این فواصل، باعث تغییر در نحوه توزیع تنشها، کاهش عملکرد سازه و ایجاد مغایرت با نقشههای مصوب خواهد شد.
از سوی دیگر، جابهجایی شبکه میلگردها هنگام بتنریزی میتواند موجب تغییر موقعیت میلگردها، کاهش کیفیت بتنریزی و ایجاد نواحی با تراکم نامناسب بتن شود؛ موضوعی که دوام و عملکرد سازه را در بلندمدت تحت تأثیر قرار میدهد.
⚠️ پیامدهای اجرایی
🔸 تغییر رفتار سازه نسبت به طراحی اولیه
🔸 کاهش کیفیت بتنریزی و ایجاد نواحی ضعیف
🔸 افزایش احتمال بروز ترکهای سازهای
🔸 مغایرت با نقشههای اجرایی و ضوابط فنی
🔸 کاهش دوام و قابلیت بهرهبرداری سازه
🟢 نتیجه کنترل کیفیت
رعایت دقیق فواصل طراحیشده و تثبیت کامل شبکه میلگردها پیش از بتنریزی، یکی از مهمترین الزامات کنترل کیفیت اجرای فونداسیون و تضمینکننده عملکرد صحیح سازه در طول عمر بهرهبرداری است.
📘 مستند فنی
مبحث نهم مقررات ملی ساختمان (ویرایش ۱۳۹۹)
بخش الزامات مربوط به جانمایی، فاصلهگذاری و تثبیت میلگردها پیش از بتنریزی
آییننامه بتن ایران (آبا)
ضوابط اجرایی مربوط به استقرار و مهاربندی شبکه آرماتور
⬅️این مجموعه تخصصی توسط روابط عمومی سازمان نظام مهندسی ساختمان استان زنجان با هدف ارتقای کیفیت اجرا، توسعه فرهنگ کنترل کیفیت در ساختوساز و ترویج اجرای صحیح ضوابط مقررات ملی ساختمان تهیه و منتشر میشود تا با بررسی خطاهای اجرایی رایج، تحلیل پیامدهای فنی و ارائه راهکارهای مستند، گامی مؤثر در افزایش کیفیت ساخت و ارتقای دانش اجرایی جامعه مهندسی بردارد.
🔰کیفیت ساخت؛ از جزئیات آغاز میشود.
