15 آذر 1404
⭕️پایان زمان شرکت در بیست و پنجمین مسابقه پیامکی هفتگی
♨️ضمن تشکر از مهندسان بزرگواری که در مسابقه فوق شرکت کردند، به استحضار میرساند پاسخ صحیح گزینه ۱ میباشد.
💢به اطلاع میرساند ۶۶٪ از شرکت کنندگان به این سوال پاسخ صحیح دادند.

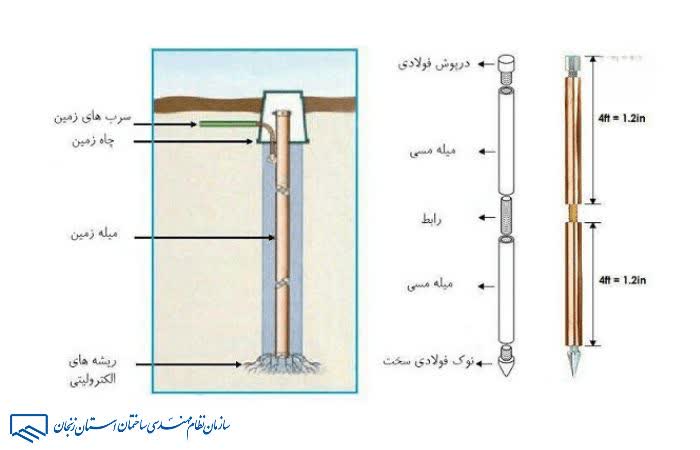

💠نکات ایمنی و الزامات مقررات ملی در انتخاب بستر مناسب برای نصب الکترود زمین
🔷️در راستای ارتقای دانش فنی مهندسان و افزایش دقت در اجرای سیستمهای حفاظت الکتریکی ساختمان، سازمان نظام مهندسی ساختمان استان زنجان بر ضرورت رعایت اصول طراحی و اجرای سیستم اتصال زمین (ارتینگ) مطابق با الزامات مبحث ۱۳ مقررات ملی ساختمان تأکید میکند.
🔹️بر اساس ضوابط این مبحث، انتخاب نوع بستر خاک برای نصب الکترود زمین یکی از مهمترین عوامل در دستیابی به مقاومت مؤثر و پایدار ارت است. بررسیها و تجربیات فنی نشان میدهد که زمینهایی با خاک رس مناسبترین بستر طبیعی برای نصب الکترود ارت محسوب میشوند. خاک رس به دلیل قدرت حفظ رطوبت، مقاومت مخصوص پایین، تماس مطلوب با بدنه الکترود و پایداری در شرایط مختلف فصلی، امکان ایجاد یک سیستم زمین مطمئن و قابل اتکا را فراهم میسازد.
🔹️مطابق بخشهای مربوط به «سیستم اتصال زمین» در فصل 13-7 مبحث ۱۳، استفاده از خاک رس بهعنوان بستر طبیعی الکترود، نقش مهمی در کاهش مقاومت مسیر اتصال به زمین و تضمین عملکرد صحیح تجهیزات حفاظتی دارد.
🔹️در مقابل، برخی بسترها طبق مقررات ملی ساختمان بههیچوجه مناسب یا مجاز برای نصب الکترود زمین نیستند. از جمله، چاههای فاضلاب، چاه آب، لولههای آب و فاضلاب و دیگر فضاهای مشابه به دلیل خطرات جدی ایمنی و احتمال انتقال ولتاژ به محیطهای قابل تماس انسان، استفاده از آنها بهطور صریح ممنوع اعلام شده است. همچنین زمینهای سنگی بهدلیل مقاومت بسیار بالا و عدم ایجاد تماس مناسب با الکترود، بستر قابل اتکا برای ارتینگ محسوب نمیشوند و در این موارد باید از روشهای اصلاحی نظیر الکترودهای عمقی، شبکه ارت یا مواد بهبوددهنده مقاومت خاک استفاده شود. از طرفی، خاکهای کاملاً اشباع از آب نیز با وجود رسانایی اولیه مناسب، بهسبب ناپایداری و نوسان شدید مقاومت در طول سال، گزینه مطلوب و پایدار برای اجرای سیستم زمین نیستند.
🔹️سازمان نظام مهندسی ساختمان استان زنجان از مهندسان، ناظران و مجریان تأسیسات برقی درخواست میکند در تمامی پروژههای ساختمانی، اجرای سیستم اتصال زمین را بر اساس استانداردهای مبحث ۱۳ و با انتخاب بستر مناسب، بهویژه خاک رس، مد نظر قرار داده تا ضمن ارتقای ایمنی ساختمانها، پایداری و کیفیت عملکرد تجهیزات الکتریکی تضمین شود.
